Quick Check EM01

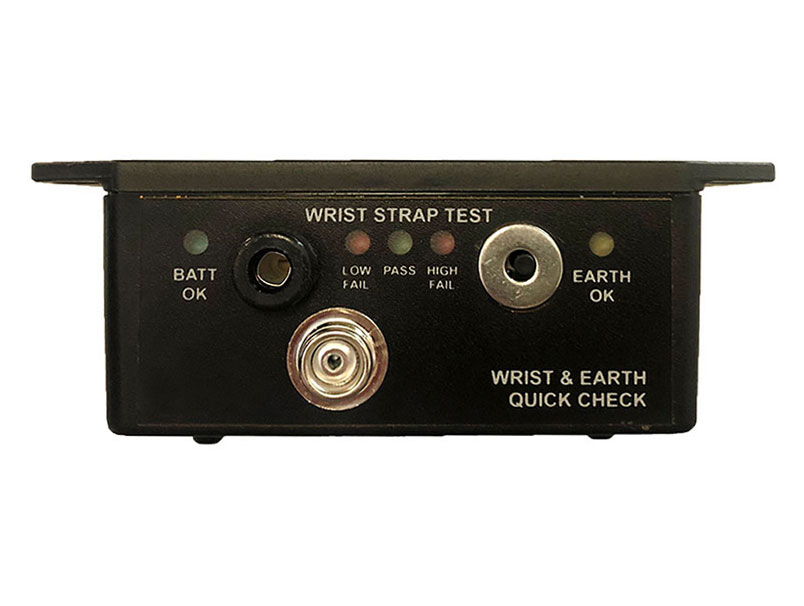

Quick Check EM01 – Tester compatto da montare sotto al piano di lavoro. Ad un tocco dell’operatore, verifica la connessione del bracciale antistatico alla messa a terra, confermandone allo stesso tempo l’efficacia.
Controlla il corretto funzionamento del sistema di protezione ESD conformemente alle prescrizioni IEC 61340-5.

Caratteristiche

• Ingressi per il collegamento del bracciale ESD: Bottone Ø 10 mm / Presa banana Ø 4 mm
• Alimentazione: Batteria alcalina 9 V, PP3
• Dimensioni (LxPxH): 11 x 6 x 4 cm.

Funzionamento

• Connettere il bracciale al tester
• Premere con un dito sulla rondella in acciaio per effettuare il test
• Risposte del sistema:
  – Una spia verde si illumina per PASS
  – Una spia rossa accompagnata da allarme acustico si illumina per FAIL
  – Se la resistenza tra bracciale e operatore supera 35 MOhm, si accende la spia rossa HIGH FAIL
  – Se la resistenza è inferiore a 750 KOhm, si accende la spia rossa LOW FAIL
  – Una spia gialla si accende nel caso in cui la batteria scenda sotto i 6.5 Volt durante il test.
