Descrizione

Contapezzi per PTH nastrati assiali e radiali + opzione SMD

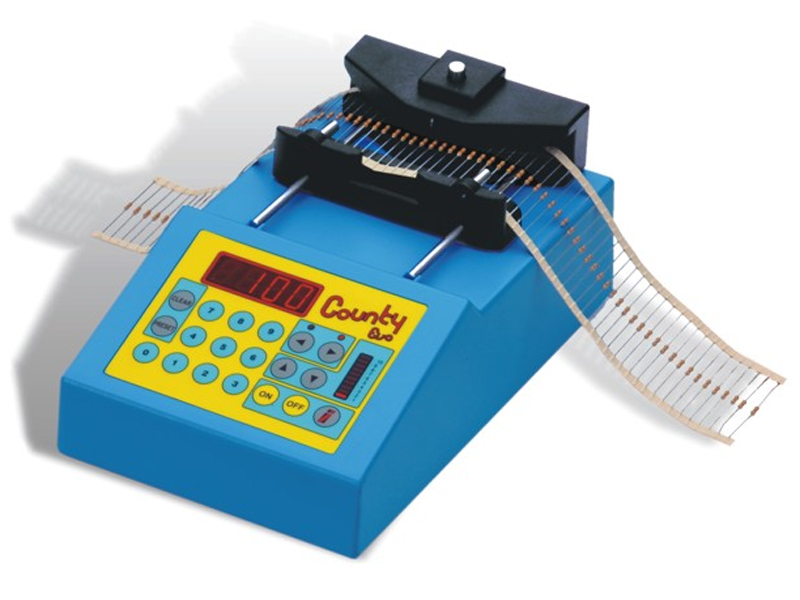

County EVO – Contapezzi digitale a microcomputer per componenti nastrati. Versione base.
Esegue il conteggio di componenti PTH (THT) assiali e radiali.

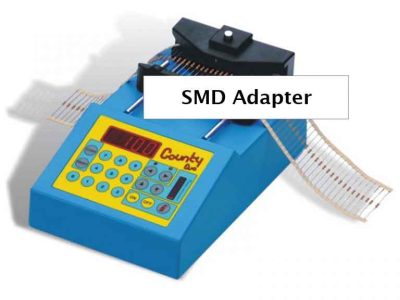

Se implementata con apposito adattatore (cod. El.Mi 146504A, NON incluso) può effettuare anche il conteggio di componenti SMD.
Il trascinamento del nastro attraverso la contapezzi può avvenire manualmente o tramite rullo (da acquistare separatamente, NON incluso).
Numerosi optional che consentono di aumentarne le funzionalità sono acquistabili separatamente.

Caratteristiche

• Tensione di alimentazione: 100 ÷ 240 V / 50-60 Hz
• Conteggio massimo: 999999 pezzi
• Conteggio in entrambe le direzioni (destra o sinistra)
• Numero di Pin per componente (PTH) / Fori per componente (SMD) impostabili*: da 1/4, 1/3, 1/2, 1, 2, (…), fino a 19
• MODALITA’ DI CONTEGGIO:
  TOTALIZZATORE – Conta i componenti da zero.
  PRESELEZIONE – L’operatore imposta il numero di componenti che gli occorre e inizia il conteggio. Un allarme acustico suona al raggiungimento del totale.
• Test di diagnosi e calibrazione
• Memoria dell’ultima condizione di conteggio
• Requisiti per componenti PTH:
  Diametro minimo reofori: 0.4 mm
  Larghezza nastro componenti assiali: da 55 a 110 mm
  Larghezza nastro componenti radiali: max. 18 mm
  Diametro massimo componenti: 14 mm
• Requisiti per componenti SMD:
  Larghezza nastro: max. 56 mm
  Passo tra i fori: 4 mm – NON idonea per nastri con passo 2 mm

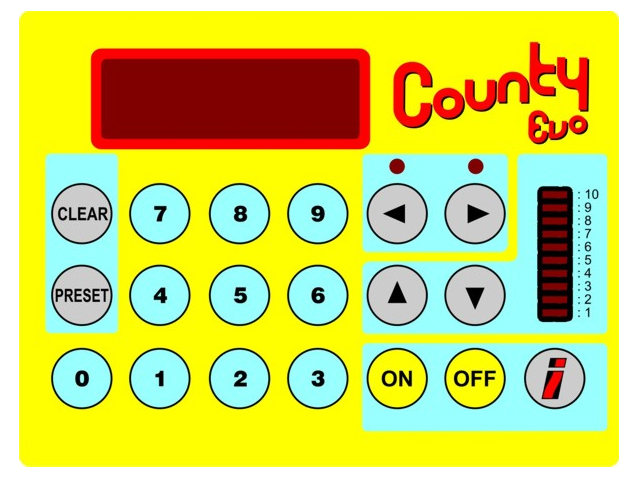

• Visualizzazione: 4 cifre, altezza 13 mm – Quando il conteggio supera le 4 cifre, il display entra in modalità di visualizzazione alternata (2+4 cifre)
• Dimensioni esterne: 240 x 130 x 110 mm – Peso 1.8 kg.

* Impostazioni per il conteggio di componenti PTH e SMD:

Per effettuare il conteggio di componenti PTH occorre impostare preventivamente la macchina indicando il numero di piedini per componente (es. 1 –> 1 Pin = 1 componente, 2 –> 2 Pin = 1 componente).
Per il conteggio di componenti SMD invece, la contapezzi non conta i componenti ma i fori lungo il nastro: occorre quindi indicare preventivamente il numero di fori per componente (es. 1/4 –> 1 foro = 4 componenti, 1/3 –> 1 foro = 3 componenti, 1/2 –> 1 foro = 2 componenti, 1 –> 1 foro = 1 componente, 2 –> 2 fori = 1 componente, etc.).

Accessori (NON inclusi): Portarullo e maniglia per PTH – Adattatore per conteggio SMD – Piano di lavoro, portarullo, maniglia e bobina vuota per SMD.
Versioni alternative: County EVO con accumulatore elettrico, ingresso per lettore barcode, uscita per stampante/computer, orologio e datalogger (cod. El.Mi: 143819E) – County-S EVO motorizzata per SMD nastrati (cod. El.Mi 146509C).
