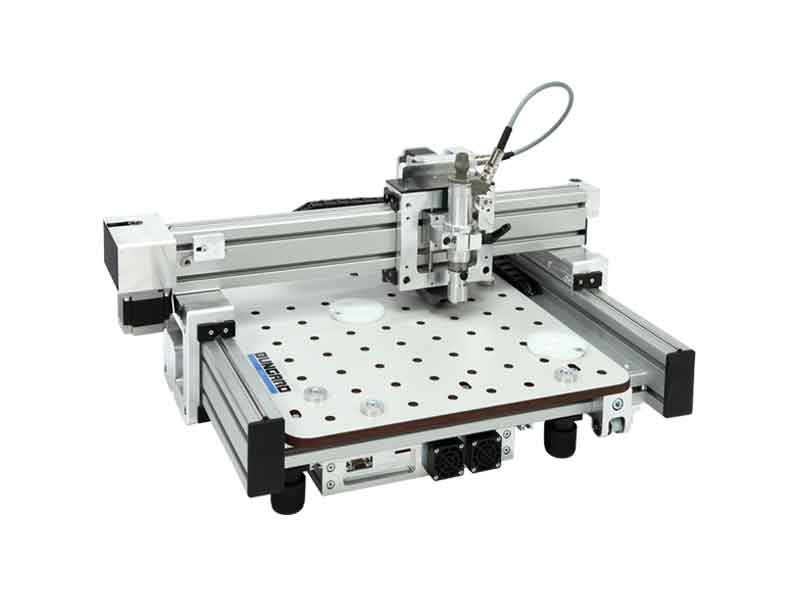

CCD2MTC – Fresatrice CNC semiautomatica Bungard (ingombro ridotto)

Prezzo IVA esclusaPrezzo IVA inclusa
11.279,50/Pz 13.760,99/Pz

Disponibile in 20/30gg

Descrizione

Fresatrice CNC modello CCD/2 MTC

Semiautomatica Small per la prototipazione e la produzione di piccole serie di PCB

CCD/2 MTC Bungard – Fresatrice-foratrice CNC professionale di alta qualità con mandrino ad alta velocità e cambio utensili manuale.
Rispetto ai modelli “CCD” della serie, i modelli “CCD/2” hanno un’area di lavoro inferiore (270 x 325 mm) e ingombri ridotti, mentre l’unità di controllo integrata è posta sotto al piano di lavoro. Rispetto ai modelli “ATC” (Automatic Tool Change) i modelli “MTC” (Manual Tool Change) richiedono il cambio manuale degli utensili: il software sospende le operazioni al momento del cambio utensile che viene effettuato rapidamente mentre il motore resta acceso e mantiene la posizione.
CCD/2 MTC ha le stesse caratteristiche di robustezza e precisione meccanica di tutte le CCD e può essere integrata con un apposito kit per diventare ATC anche in un momento successivo.

Caratteristiche

  • Alimentazione: 110-240 V, 50-60 Hz – Potenza con aspiratore polveri: 1500 W
  • Controllo numerico computerizzato
  • Mandrino: 5000 ÷ 63000 RPM
  • Velocità di marcia: 1 ÷ 9000 mm/min
  • Risoluzione software: 0.01 µm
  • Risoluzione step:
    Selezionabile via software: 1 mil, 1/2 mil, 1/4 mil, 1/8 mil
    Optional: 1/16 mil + 1/32 mil
  • Risoluzione meccanica: Ris. step 1/4 mil (= 6.35 µm)
  • Diametro utensili: 0.1 ÷ 3.175 mm (range consigliato, consente anche diametri maggiori)
  • Precisione di posizione: 3.2 µm
  • Velocità di posizionamento massima per asse: 9000/mm/min (=150 mm/s)
  • Velocità di lavoro massima per asse: 9000/mm/min (=150 mm/s) – Impostazione individuale per utensile, indipendente dalla velocità di posizione
  • Velocità di perforazione: 5/s (= 18000 fori/h = 300 fori/min)
  • Cambio utensili: Semiautomatico (ruotare la manopola di fissaggio di 1/4 e sostituire manualmente l’utensile; non occorre ricalibrare l’altezza)
  • Area di lavoro: 270 x 325 x 38 mm
  • Fissaggio scheda: Span fixing, Morsetto, Perni di riferimento, Stack processing
  • Processa direttamente dati Excellon, Sieb & Meyer, HP/GL
  • A differenza degli altri modelli della serie, il punto zero è collocato a sinistra e l’asse X è trasversale al piano di lavoro, mentre l’asse Y è collocato al livello del piano di lavoro
  • Dimensioni (LxPxH): 700 x 550 x 300 mm
  • Peso: 30 kg.

Accessori necessari (NON inclusi): Computer.
Elementi inclusi nella fornitura: Unità meccanica – Unità di controllo – Set cavi completo – Robusto mandrino ad alta frequenza con freno a correnti parassite e controllo del carico – Limitatore meccanico della profondità di fresatura e piedino di pressione integrati – Software RoutePro3000 (Windows) per foratura e fresatura – Aspiratore polveri regolabile (500-2000W) con adattatore Start – Manuale, adattatore USB, set di chiavi a brugola.
Accessori disponibili su richiesta (NON inclusi): Oltre che con un kit per l’upgrade alla versione ATC, CCD/2 MTC può essere integrata con vari accessori, tra cui un dispenser per l’erogazione di pasta saldante o colla, una testa laser per l’esposizione di photoresist, una fotocamera per calibrazione e ispezione, un tavolo per fissaggio sottovuoto, un adattatore per la fresatura della plastica – Per una panoramica completa degli accessori e delle funzionalità disponibili contattaci.

Scopri tutti i modelli disponibili: Macchine CNC per PCB
